Actor Horizontal Mount
Schritt 1

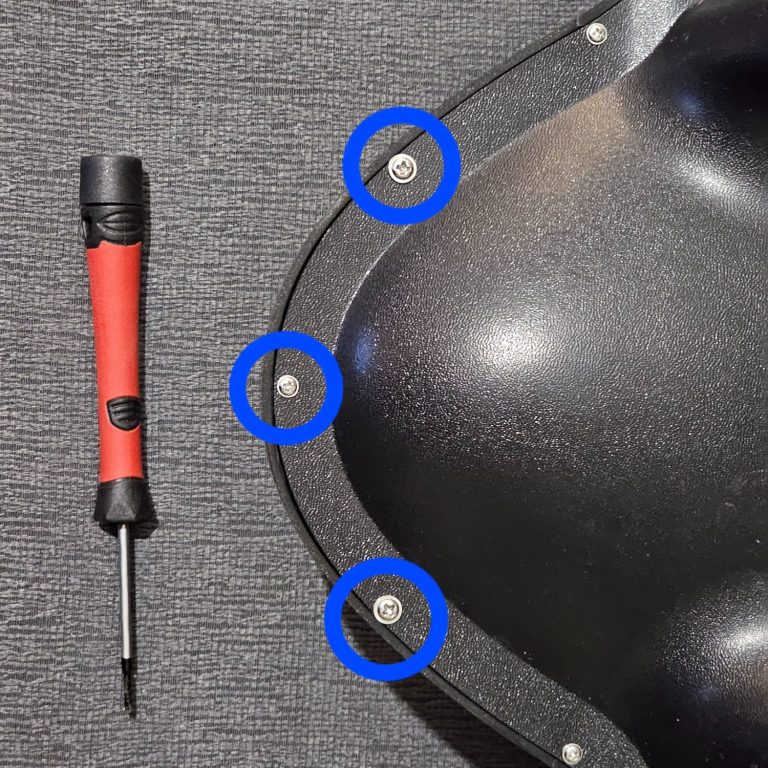

Zuerst drehen Sie das Futterboot auf den Kopf und entfernen die markierten 3 Schrauben.
Schritt 2
Nun richten Sie den Montagebogen über den Löchern aus und verschrauben zuerst die 2 äußeren Schrauben.
Verschrauben Sie nun die mittlere Schraube.
In einzelnen fällen kann die mittlere Schraube zu kurz werden und nicht richtig greifen -> nutzen sie in diesem Fall die beigelegte längere Schraube.
Schritt 3
Drehen Sie das Boot wieder um und schieben den Halte-arm auf die dafür vorgesehenen Stifte.

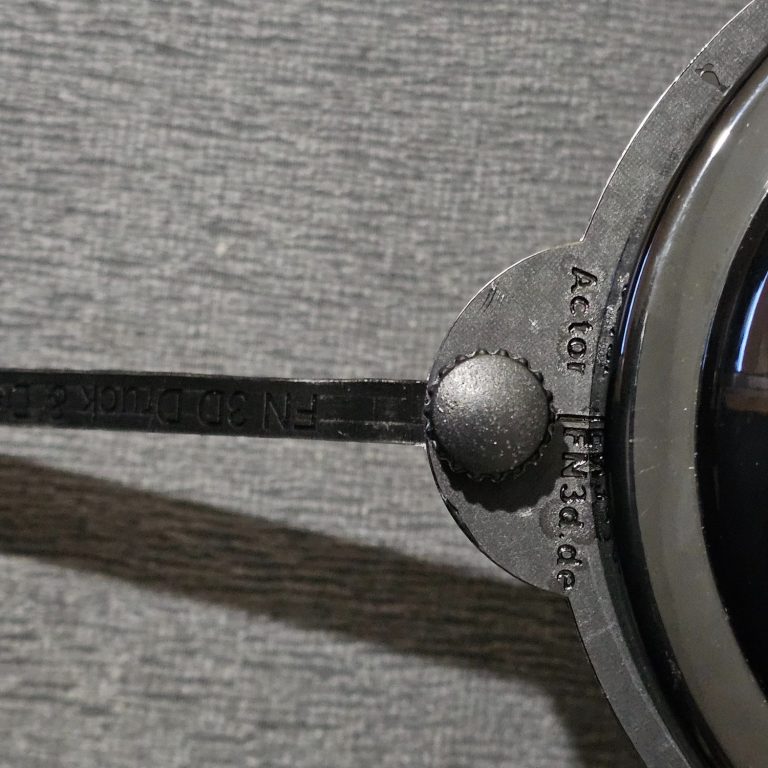

Mit der beigelegten Rändelschraube fixieren Sie den Arm.
Schritt 4

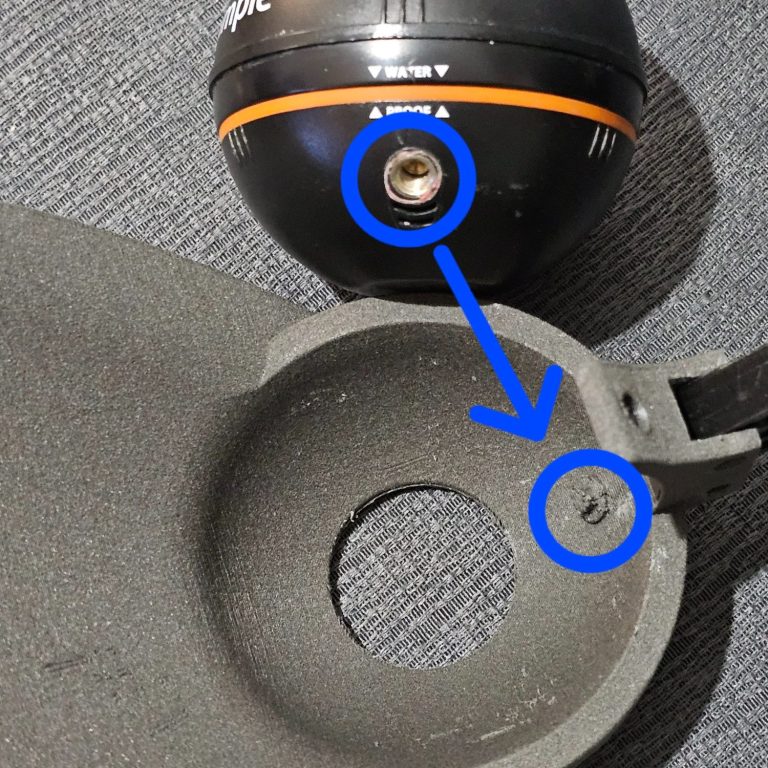

Legen Sie den Deeper so auf den Schwimmkörper das der Stift des Schwimmkörpers in dem untersten Gewinde des Deepers einrastet.
Schritt 5

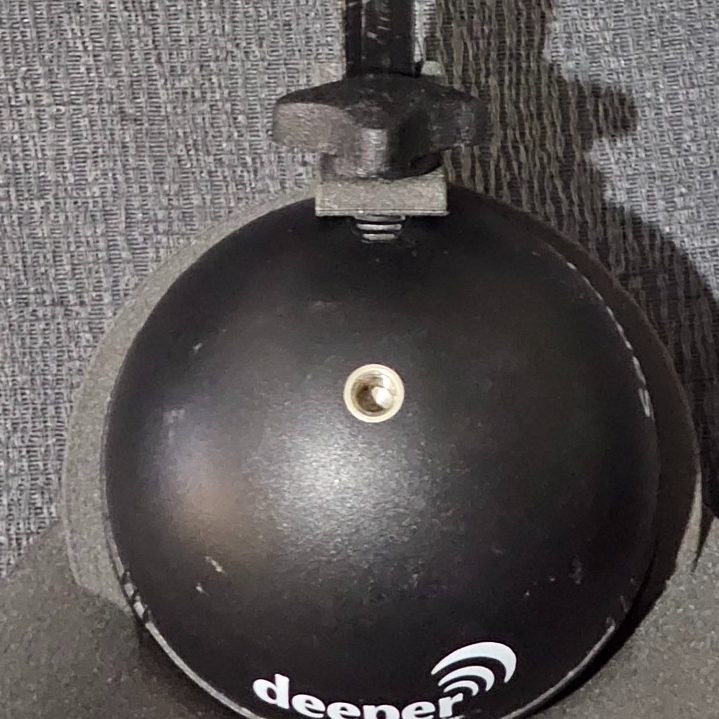

Verschrauben Sie den Deeper mit der beigelegten Rändelschraube.
Fertig!
